| 表面处理：覆膜 | 材质：砂 | 成型工艺：重力铸造 |
| 砂型铸造种类：粘土湿砂型 | 打样周期：1-3天 | 加工周期：1-3天 |
| 年剩余加工能力：20000件 | 年最大加工能力：20000件 |

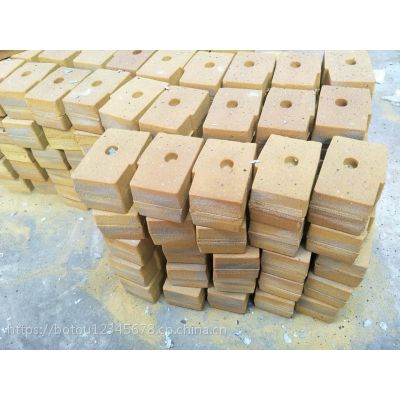

覆膜砂是铸造领域中常用的原料，它具有流动性好，溃散性好等特点，既可制作铸型又可制作砂芯，制出的砂型、砂芯轮廓清晰，组织致密，铸件容易清理。覆膜砂的砂型或砂芯既可互相配合使用又可与其它砂型配合使用；不仅可以用于金属型重力铸造或低压铸造，铸钢件的生产；也可以用于铁型覆砂铸造，铸铁、非铁合金铸件的生产。覆膜砂之所以具有这么强大的功能，是与其组成材料密不可分的，它耐火材料、粘结剂、固化剂、润滑剂及特殊添加剂组成，它们一起赋予了覆膜砂独特的功能。
（1）耐火材料是构成覆膜砂的主体。对耐火材料的要求是：耐火度高、挥发物少、颗粒较圆整、坚实等。一般选用天然擦洗硅砂。对硅砂的要求是：SiO2含量高，铸铁及非铁合金铸件要求大于90%，铸钢件要求大于97%；含泥量不大于0.3%；粒度分布在相邻3～5个筛号上；粒形圆整，角形因素应不大于1.3；酸耗值不小于5ml。
（2）粘结剂普遍采用酚醛树脂。
（3）固化剂通常采用乌洛托品。
（4）润滑剂一般采用硬脂酸钙，其作用是防止覆膜砂结块，增加流动性。
（5）添加剂的主要作用是改善覆膜砂的性能。
覆膜砂的基本配比成分配比说明：以原砂为100，酚醛树脂占原砂重的1.0～3.0，乌洛托品占树脂重的10～15，硬脂酸钙占树脂重的5～7，添加剂占原砂重的0.1～0.5。
